無人機傾斜攝影測量技術介紹

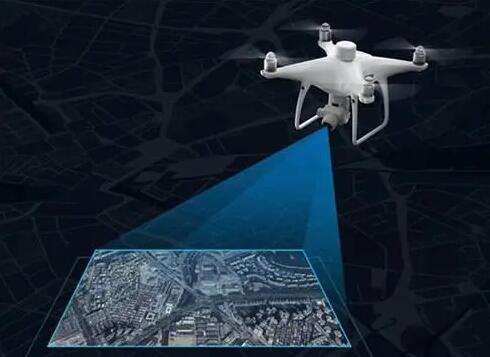

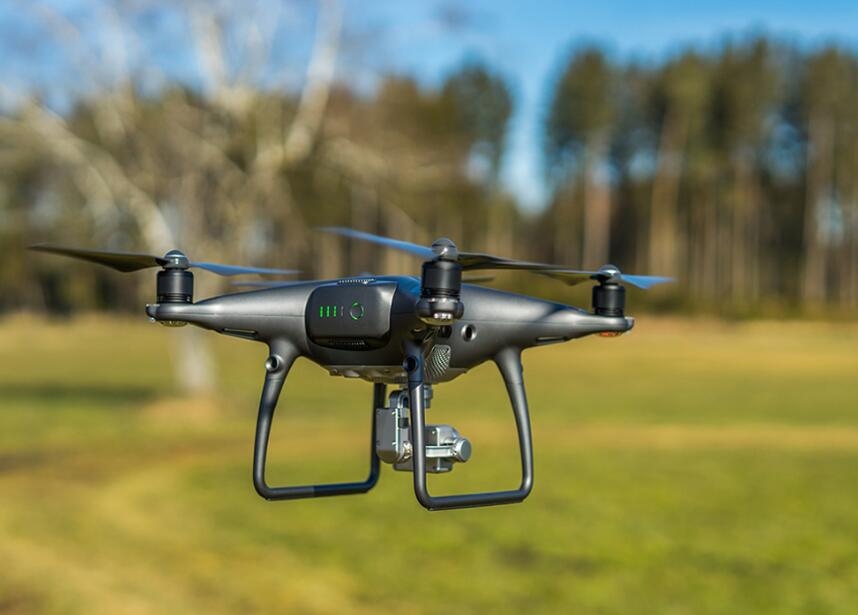

無人機傾斜攝影,也被稱為無人機空中攝影測量(Aerial Photogrammetry)或傾斜航空攝影(Oblique Imagery),是一種利用無人機攜帶高清相機在空中進行的攝影技術。相較于傳統的地面攝影或衛星攝影,無人機傾斜攝影提供了更大的靈活性和更高的分辨率,能夠拍攝出近乎全景的影像。

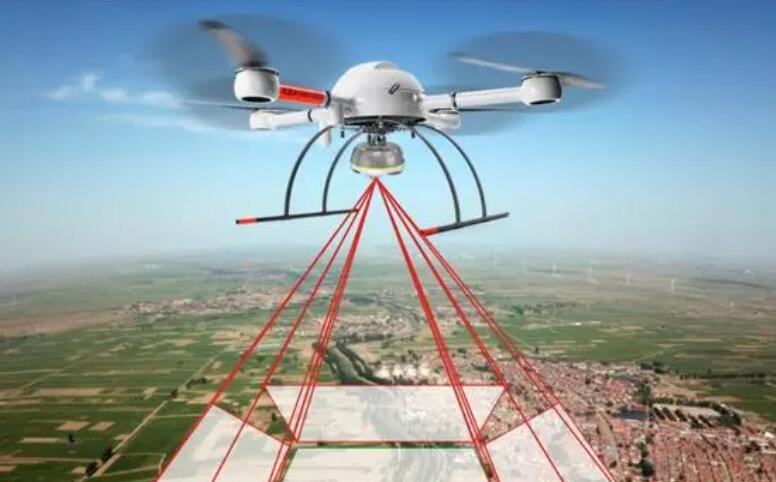

在執行傾斜攝影時,無人機通常配備多個相機,它們?cè)陲w行過程中按照特定的角度和間隔進行拍攝,形成一系列重疊的影像。這些影像經過特殊的后期處理,如多視圖匹配、攝影測量、三維重建等技術,可以生成詳細的數字高程模型(DEM)、正射影像圖(DOM)以及數字表面模型( DSM)。這種技術在城市規劃、地形測繪、房產測繪、文化遺產保護、環境監測、基礎設施檢查等多個領域都有廣泛應用。
無人機傾斜攝影的優點包括:
1. 高效率:可以快速覆蓋大范圍區域,節省人力和時間。
2. 高分辨率:圖像質量高,細節清晰。
3. 可控性:飛行高度和拍攝角度可以根據需求進行精確控制。
4. 靈活性:可以適應復雜的地形和難以到達的地方。
總之,無人機傾斜攝影技術結合了無人機的機動性和航空攝影的精度,已經成為現代測繪和遙感技術的重要組成部分。
無人機傾斜攝影測量技術(Unmanned Aerial Vehicle (UAV) Oblique Photography Surveying)是一種通過無人機搭載多角度相機進行高精度空間數據采集的技術。它結合了無人機的機動性、航拍技術和攝影測量技術,能夠高效、準確地獲取地面的三維信息。
以下是該技術的主要步驟:
1. **飛行規劃**:根據項目需求,使用專門的飛行規劃軟件設計無人機的飛行路徑,確保相機覆蓋目標區域并保證影像間的重疊率,通常要求重疊率在60%至80%之間。
2. **空中拍攝**:無人機搭載多相機系統,按照規劃的航線進行飛行,相機在飛行過程中按預定的角度進行拍照,通常包括正射照片和傾斜照片,正射照片主要用于創建正射影像圖,傾斜照片則用于三維重建。
3. **影像處理**:收集的原始照片經過計算機處理,包括輻射糾正、幾何校正、多視圖匹配、點云生成等步驟,形成數字影像和點云數據。
4. **三維建模**:通過攝影測量算法,從點云數據中提取出地形、建筑物等對象的三維模型,包括數字表面模型(DSM,描述地形表面的模型)、數字高程模型(DEM,描述地形起伏的模型)以及數字正射影像圖(DOM,像片經過投影校正后的正視圖)。
5. **數據分析與應用**:生成的三維模型可用于各種應用,如城市規劃、土地調查、環境監測、災害評估、房地產測繪等,為決策提供依據。
無人機傾斜攝影測量技術因其高效率、低成本和靈活性,已經在許多領域得到了廣泛應用,成為現代測繪和遙感技術的重要工具。
南京環球測繪儀器有限公司提供RTK/GPS、千尋知寸CORS賬號、全站儀、水準儀、經緯儀、垂準儀、無人機等測繪儀器的銷售、租賃、檢定、校正、維修等服務,也承接測繪培訓與各種內外業工程測量任務,有相關的需要了解都可以留言或者在線咨詢我們,我們將詳細為你解答。
