小工具,大應用,COGO解決全站儀施工坐標轉換之“痛”
蘇州軌道交通施工項目,設計方提供的施工圖紙是蘇州城市坐標,而業主要求施工使用另外1套蘇州軌道坐標,業主提供了兩套坐標系的同名點控制點成果。
施工的“難”:
采用蘇州城市坐標進行放樣沒問題,但業主要求使用蘇州軌道坐標,資料怎么做;
采用蘇州軌道坐標施工放樣,圖紙又是蘇州城市坐標,放樣點還需要挨個轉換,不現實。
客戶的需求:
對全站儀原始任務文件的所有數據進行坐標轉換,并將兩套坐標系統分開儲存并保留;
新的任務文件需保留測量數據的原始性屬性,可作為監理方和業主認可的原始資料用于施工資料存檔。
徠卡推薦的解決方案:
了解到客戶使用的是徠卡Captivate全站儀TS16型號,我們?yōu)槠渫扑]一種Captivate全站儀特有的、具備原始數據的轉換能力的COGO坐標轉換工具:“平移,旋轉&縮放”。
應用過程描述:

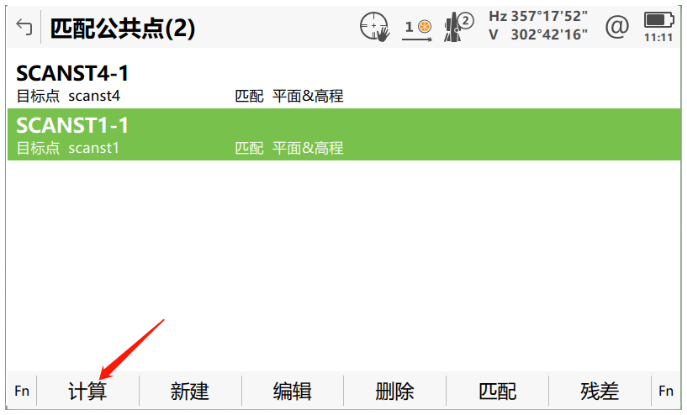

第一步,采用徠卡TS16機載COGO坐標轉換工具:“平移,旋轉&縮放”功能,輸入兩套坐標系成果,并對兩套坐標使用的控制點進行公共點匹配,點擊“計算”;
第二步,程序會計算出北坐標差、東坐標差、高差及旋轉點、旋轉角度和尺度信息;

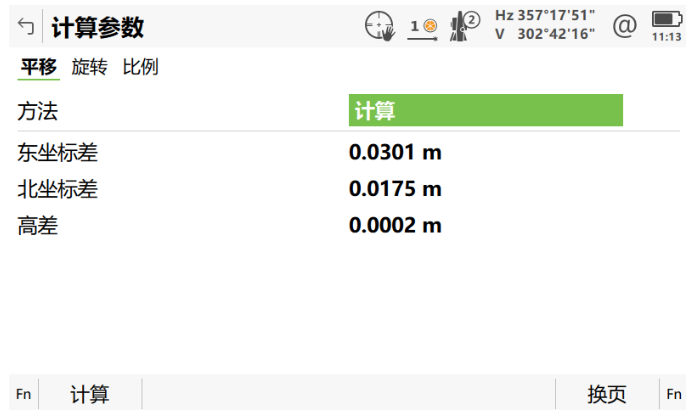

計算參數的平移界面

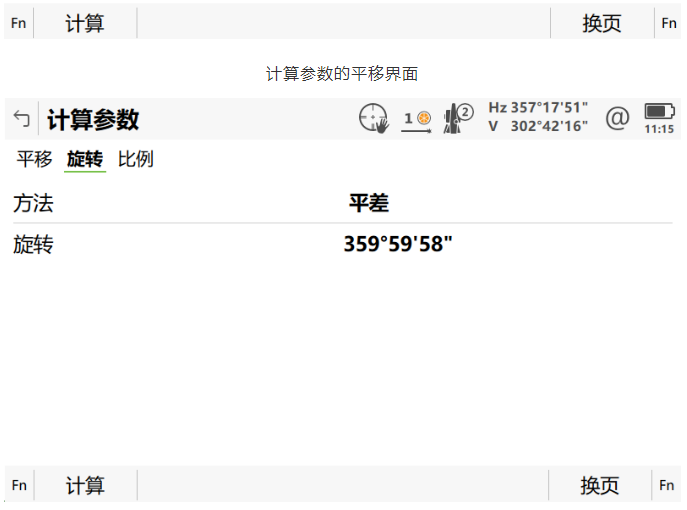

計算參數的旋轉界面

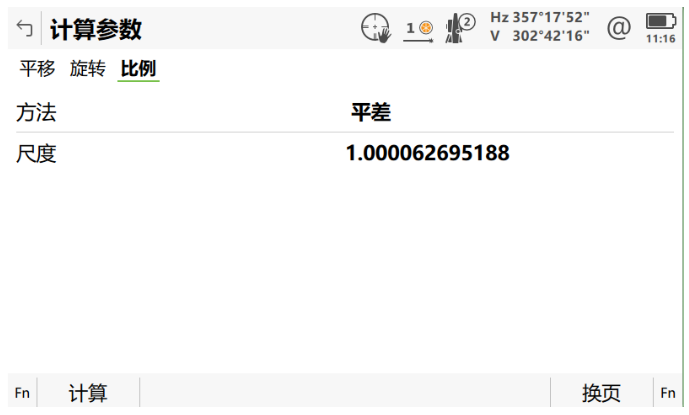

計算參數的比例界面
第三步,程序會根據計算出的轉換參數對選定的點進行坐標變換,轉換的所有點選擇新的任務文件進行保存。
應用總結:
·徠卡Captivate的COGO坐標轉換工具是基于DBX原始數據的坐標轉換,坐標轉換原理符合測量學原理,轉換的數據具備原始數據的特征;
·轉換的數據可保存新的坐標系統任務文件,可作為施工資料保存,得到監理方和業主方認可。
