徠卡TZ05全站儀拱壩弦長觀測,賦能水電大壩防洪
南方強降雨帶一直持續,中央氣象臺連續41天發布暴雨預警,為2007年氣象災害預警信息發布制度建立以來時間最長。長江中下游流域降雨量498.5毫米,較常年同期偏多64.3%,為1961年以來歷史同期最多。
目前洪澇普遍,對大壩安全運營提出嚴峻考驗!大壩安全預警刻不容緩,大壩弦長變化可以有效反應大壩健康狀況,大壩弦長也可以是很簡單愉悅的——徑向?qū)崟r(shí)距離觀測。大型拱壩的弦長觀測成果多用于體現壩體徑向位移同水位變化的關系,所以徑向位移觀測的方式比較適合大型高拱壩的弦長觀測,但考慮到目前已有點的情況,以及在用實時觀測平臺的問題,以較低成本的高精度全站儀進行觀測是較為合理的方案,通過全站儀進行點對點觀測,測量其徑向的距離變化值,來對壩體弦長的變化進行觀測。
為此徠卡測量團隊向其用戶推薦徠卡TZ系列全站儀徑向?qū)崟r(shí)距離觀測大壩弦長方案。
徠卡TZ系列全站儀測距系統采用系統分析法,集成脈沖和激光兩種測距法的優點,可以有效排除雜波、遮擋以及水汽粉塵等干擾因素對精度的影響,提高了拱壩弦長觀測精度、速度以及穩定性,測距精度提升至1+1.5ppm;
徠卡TZ全站儀, 采用全滾動式精密柱形軸系,垂直軸系的滾珠已發展為全身性的矩陣分布式結構,使軸系的準確度和運轉的靈活性進一步加強,確保每次測量的起算中心一致,剔除系統誤差;
開放的GeoCom口,可實現手機等遠程的測量操作和測距數據傳輸,實時獲取觀測結果;

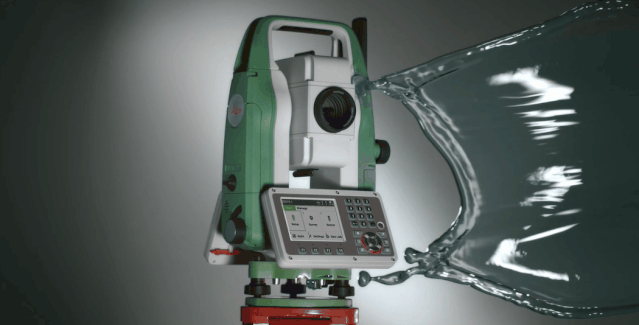

徠卡TZ系列擁有IP66防護等級,具有完美的防水防塵性能,無懼風雨。
徠卡TZ05已經成功應用在四川某水電大壩弦長觀測項目,并取得了用戶認可的觀測成果:
該高拱壩已處于多次蓄水階段,但其地形地質條件極其復雜,特別是左、右岸邊坡均存在多個斷層。而邊坡穩定將對壩體弦長產生重要影響,弦長變化可以直觀反映壩體關鍵點的形變與否,因此合理擬定壩體弦長監控指標,對壩體安全蓄水、安全運行具有重要意義。
初期階段蓄水開始時,弦長變化量以收縮為主,但量值較小,最后階段蓄水開始至正常蓄水位,各高程弦線總體呈不同程度拉伸。水位穩定后,弦長變化量表現為輕微收縮變形,高程呈少量拉伸變形。觀測結果比較符合壩體受應力作用所表現的客觀規律,表明徠卡TZ05測量的高拱壩弦長指標,可為大壩安全運行提供參考,具有重要的應用價值。
經濟選擇、實力延續,徠卡TZ05經濟型全站儀為大壩防洪泄洪賦能!
